ELETTRONICA - PROGETTI

Finale di potenza classe AB

Carratteristiche tecniche:

Finali mosfet 2SK1058-2SJ162
Alimentazione 50V CC 4A (4 ohm)
Rele di protezione accenzione
Potenza in uscita 100W su 8 ohm o 140W su 4 ohm
Distorsione 0,02 %
Rapporto segnale rumore 105dB
Banda Passante 10-80.000Hz
Ingresso differenziale PNP tipo MPSA92
Sensibilità ingresso 1Vpp

Dimensioni 76x66 mm senza aletta di raffreddamento

	Schema
	Pcb
	Foto

Alimentatore stabilizzato

Carratteristiche tecniche:

Regolatore LM317
Finale di potenza 2N3055
Protezione contro corti circuiti
Ingresso 30V 8A
Uscita 5-25V 5A

Dimensioni 80x36 mm senza aletta di raffreddamento

	Schema
	Pcb
	Foto

Display 4 Digit a 7 segmenti seriale

Carratteristiche tecniche:

Microcontrollore Microchip 16F876A
Una Porta seriale RS232 TTL
Un convertitore Analogico/Digitale
Un I/O TTL
Alimentazione 5V
Assorbimento 80mA
Dimensioni 55x42 mm

Il circuito può avere diverse modalità di funzionamento programmabili per visualizzare:

Dati richevuti su porta seriale RS232 TTL
Tensione con convertitore A/D Range 100mV-30V
Amperaggio con convertitore A/D Range 100mA-10A
Frequenzimetro Range 1Hz-9999Hz
Periodimetro Range 0,01S-10S
Contapezzi Range 0-9999
Cronometro Range 0,1S-999S

Scheda I/O 8 Uscite con Triac Programmabili e Temporizzate

Carratteristiche tecniche:

Microcontrollore Microchip 16F876A
Una Porta seriale RS232 TTL
Una Porta DMX512
8 Uscite optoisolate 220V 1A
Alimentazione 220V c.a.
Assorbimento 200mA
Dimensioni 141x123 mm

Il circuito può avere diverse modalità di funzionamento programmabili:

Accensione luci tramite centralina DMX512
Accenzione luci temporizzate
Accenzione luci seguenziali programmabili
Comando attivazione carichi tramite RS232

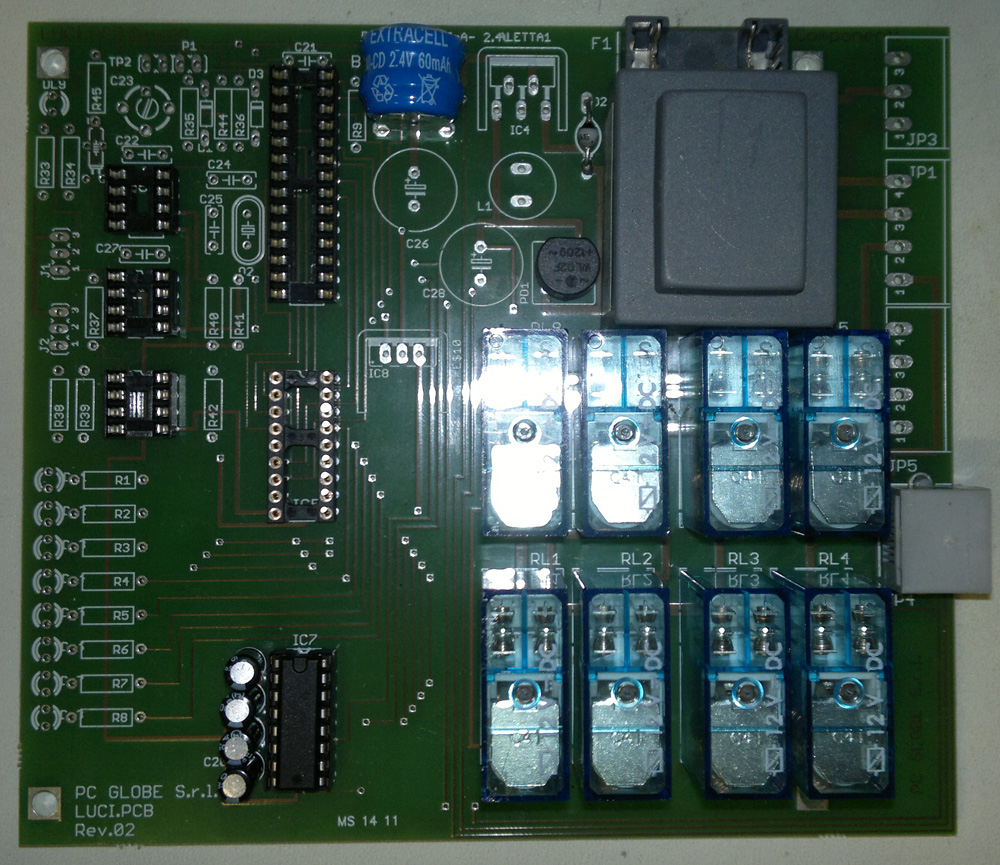

Scheda I/O 8 Uscite con Rele Programmabili e Temporizzate

Carratteristiche tecniche:

Microcontrollore Microchip 16F876A
Una Porta seriale RS232 TTL
Una Porta DMX512
8 Uscite Rele 220V 1A
Alimentazione 220V c.a.
Assorbimento 300mA
Dimensioni 141x123 mm

Il circuito può avere diverse modalità di funzionamento programmabili:

Accensione luci tramite centralina DMX512
Accenzione luci temporizzate
Accenzione luci seguenziali programmabili
Comando attivazione carichi tramite RS232

Telecontrollo Wireless TX

Carratteristiche tecniche:

Microcontrollore Microchip 16F876A
Una Porta seriale RS232 TTL
Uno o due moduli Aurel per trasmissione dati.
2 Uscite Rele 220V 1A
Alimentazione 12V
Assorbimento 80mA
Dimensioni 160x123 mm

Il circuito può avere diverse modalità di funzionamento programmabili:

Accenzione luci temporizzate
Accenzione luci seguenziali programmabili
Comando attivazione carichi tramite RS232
Funzione attivazione crepuscolare
Programmazione tramite display e pulsanti
Programmazione tramite SW su Personal Computer

Telecontrollo Wireless RX

Carratteristiche tecniche:

Microcontrollore Microchip 12F675
Un modulo Aurel per ricezione dati.
Una Uscita Rele 220V 1A
Alimentazione 220V c.a.
Assorbimento 80mA
Dimensioni 65x35 mm

Il circuito può avere diverse modalità di funzionamento programmabili:

Possibilita di avere un indirizzo univoco
Accenzione/Spegnimento carico max 1A
Attivazione tramite indirizzo

Frecce a LED per Scarabeo

Carratteristiche tecniche:

Alimentazione 12V
Assorbimento 180mA
Dimensioni 40x40 mm

Il circuito può essere montato al posto della classica lampadina

Stop a LED per Scarabeo

Carratteristiche tecniche:

Alimentazione 12V
Assorbimento 360mA
Dimensioni 107x63 mm

Il circuito può essere montato al posto della classica lampadina
